Aufbaubatterie laden: Lichtmaschine, Solar oder Ladebooster - was wirklich zählt
Aufbaubatterie laden: Lichtmaschine, Solar oder Ladebooster - was wirklich zählt
Erst die lange Anreise, dann zwei Tage ohne Landstrom, die Sonne schien - und trotzdem zeigt das Display am dritten Morgen 40 Prozent. Kennen Sie das? Das Reisemobil ist neu, die Batterie auch. Der Fehler liegt selten an der Batterie, oft aber am Ladeweg. Wer seine Aufbaubatterie laden will, ohne ständig an die Steckdose zu müssen, muss verstehen, wie der Strom von der Lichtmaschine, vom Solardach und vom Landstrom überhaupt in der Batterie ankommt. Und warum das bei modernen Fahrzeugen komplizierter geworden ist, als es früher war.
Es gibt drei Wege in die Aufbaubatterie: über den Motor während der Fahrt, über die Sonne im Stand, über die Steckdose auf dem Stellplatz. Alle drei haben ihre Tücken. Und einer davon funktioniert bei vielen Neufahrzeugen nicht mehr so, wie Sie es vielleicht noch aus dem alten Wohnmobil kennen.
Warum die Lichtmaschine Ihre Aufbaubatterie kaum noch voll lädt
Früher war die Sache einfach. Die Lichtmaschine drehte, sie schob konstant rund 14 Volt ins Bordnetz, und ein simples Trennrelais koppelte die Aufbaubatterie dazu, sobald der Motor lief. Sie fuhren, und die Aufbaubatterie lud mit.
Mit der Abgasnorm Euro 6 hat sich das geändert. Viele aktuelle Basisfahrzeuge haben heute eine geregelte, variable Lichtmaschine, im Fachjargon Smart Alternator. Sie ist ein Kind des Spritsparens: Die Motorsteuerung regelt sie gezielt, um Kraftstoff zu sparen und den CO2-Ausstoß zu drücken. Sie lädt nicht mehr konstant. Sie lädt dann, wenn es das Auto für energetisch günstig hält - vor allem beim Bremsen und im Schub, wenn Bewegungsenergie ohnehin da ist (Rekuperation).
Beim Beschleunigen dagegen wird die Lichtmaschine oft fast abgeschaltet, um den Motor zu entlasten. Die Spannung tanzt: mal springt sie über 14 Volt, mal fällt sie auf gut 12 Volt zurück. Für die Starterbatterie im Motorraum reicht das. Für die Aufbaubatterie im Wohnaufbau reicht es nicht.
Warum? Zwei Gründe kommen zusammen. Erstens braucht eine Batterie zum vollständigen Laden eine ausreichend hohe, stabile Spannung, und die liefert die geregelte Lichtmaschine nicht mehr zuverlässig. Zweitens verliert das lange Kabel vom Motorraum bis zur Aufbaubatterie unterwegs Spannung, gerade wenn der Querschnitt knapp bemessen ist. Am Ende kommt oft so wenig an, dass die Batterie während der Fahrt deutlich unter voll stehen bleibt; die letzten Prozente bekommen Sie über den alten Weg kaum noch hinein. Wie stark das ausfällt, hängt vom Fahrzeug ab.
Ein einfaches Trennrelais ist damit überfordert. Es kann nur verbinden oder trennen; die zappelnde Spannung glätten oder anheben kann es nicht.
Der Ladebooster: wann ein B2B-Lader nötig wird
Hier kommt der Ladebooster ins Spiel, auch DC-DC-Lader oder B2B-Lader genannt (Battery-to-Battery). Das Gerät sitzt zwischen Starter- und Aufbaubatterie und macht, was das Trennrelais nicht kann: Es nimmt, was die Lichtmaschine gerade liefert, und wandelt es aktiv in eine saubere, konstante Ladespannung um. Es lädt die Aufbaubatterie nach einer eigenen, zur Batterie passenden Ladekurve, weitgehend unabhängig davon, was vorne am Motor gerade passiert.
Der Booster erkennt, dass der Motor läuft, und lädt dann gleichmäßig, auch wenn die Lichtmaschine schwankt. Bei ausreichend langer Fahrt wird so aus einer halben Ladung wieder eine volle. Für viele Euro-6-Reisemobile ist der Ladebooster deshalb der Schritt, mit dem die Fahrt wieder verlässlich Strom nachlädt.
Bei einer LiFePO4-Aufbaubatterie wird der Booster zur Regel. Eine leere Lithiumbatterie ist elektrisch fast gierig - sie würde über eine direkte Verbindung so viel Strom ziehen, dass die Lichtmaschine an ihre thermische Grenze und darüber hinaus getrieben wird. Überhitzung, im schlimmsten Fall ein teurer Lichtmaschinendefekt. Der Ladebooster begrenzt den Strom auf ein festes Maß und schützt so die Lichtmaschine. Wer auf Lithium umrüstet, plant ihn deshalb gleich mit.
Wie stark muss so ein Booster sein? Als grobe Faustregel gilt: Er sollte ungefähr 20 bis 25 Prozent der Nennkapazität Ihrer Aufbaubatterie als Ladestrom liefern können. Bei 100 Amperestunden also 20 bis 25 Ampere, bei 200 Amperestunden entsprechend mehr. Das ist ein Erfahrungswert, keine feste Vorschrift - der passende Wert hängt von Ihrer Batterie, dem Kabelweg und der Belastbarkeit Ihrer Lichtmaschine ab. Ein zu großer Booster kann eine schwache Serienlichtmaschine überfordern.
Und jetzt der Punkt, an dem es unangenehm werden kann. Ein Booster zieht ordentlich Strom, und dieser Strom fließt über lange Kabel durch Ihr Fahrzeug.
Sicherheitshinweis: Ein unterdimensioniertes oder lose geklemmtes Ladekabel wird bei den hohen Strömen eines Ladeboosters heiß - im schlimmsten Fall so heiß, dass die Isolierung schmilzt und ein Kabelbrand entsteht, der ein Reisemobil in Minuten voll ausbrennen lässt. Wählen Sie den Kabelquerschnitt großzügig passend zu Ladestrom und Leitungslänge, sichern Sie beide Batterien nahe an der Klemme mit passenden Sicherungen ab und ziehen Sie alle Verbindungen fest. Für einen kräftigen Booster über mehrere Meter Leitung sind das schnell Querschnitte im zweistelligen Quadratmillimeterbereich; den genauen Wert nennt die Anleitung des Geräts, berechnet nach Strom und Länge.
Lose Klemmen und zu dünne Kabel sind eine klassische Brandursache bei nachgerüsteten Stromsystemen, gerade bei Lithium mit seinen hohen Ladeströmen. Die Sicherung schützt dabei das Kabel: Sie liegt über dem Dauerstrom des Geräts und unter dem, was die Leitung verträgt. Eine Sicherung, die genau auf den Dauerstrom ausgelegt ist, arbeitet an ihrer Grenze und wird selbst warm. Wer sich hier unsicher ist, lässt die Verkabelung von einer Fachwerkstatt ausführen. Das ist gut angelegtes Geld.

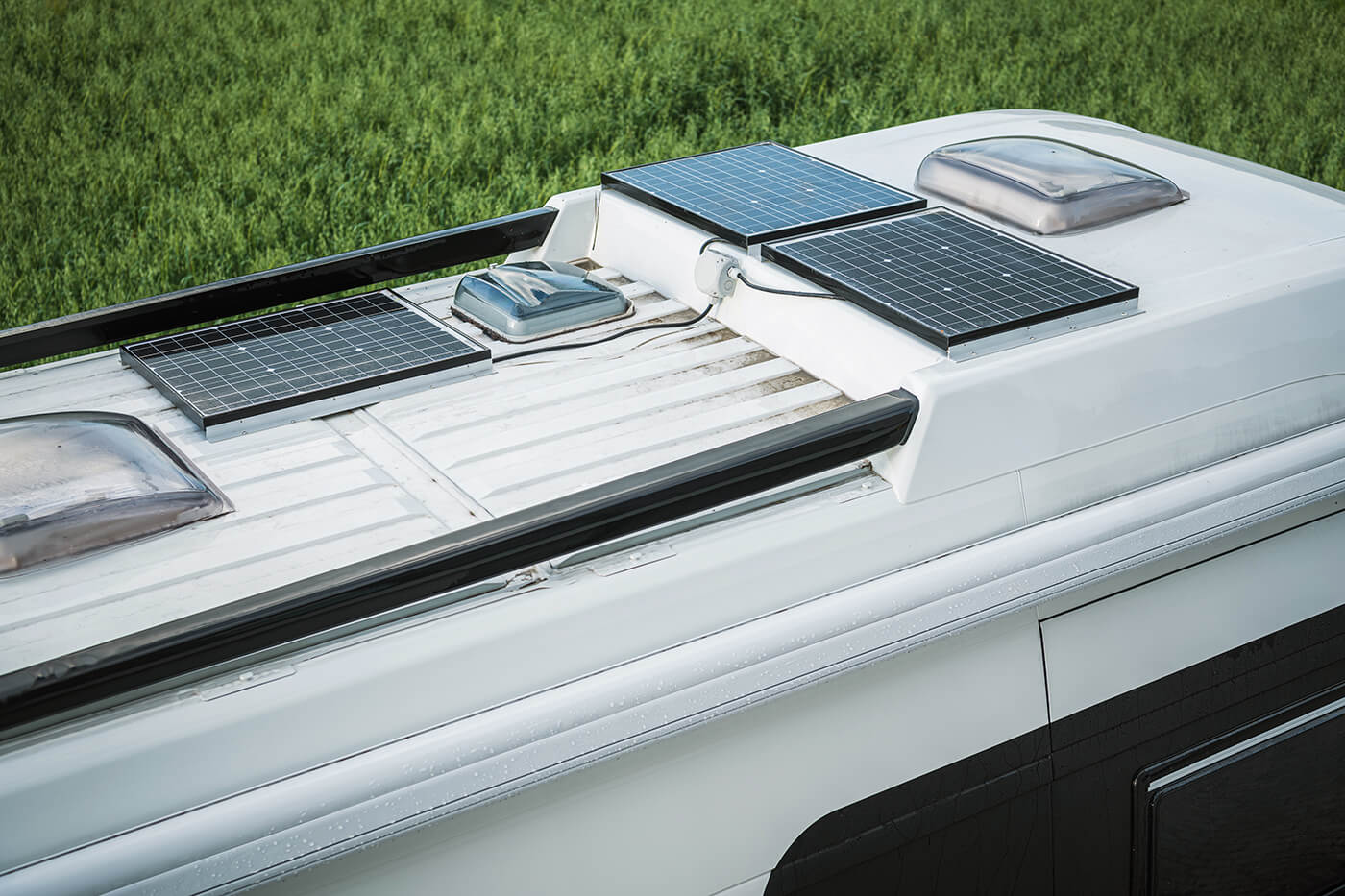

Solar mit MPPT: die stille Versorgung im Stand
Der Booster hilft nur, solange Sie fahren. Wer aber tagelang an einem schönen Fleck stehen bleiben will, braucht eine Quelle, die auch im Stand liefert. Das ist die Solaranlage auf dem Dach.
Solar hat einen unschlagbaren Charme: Es arbeitet lautlos, wartungsarm und ohne dass Sie einen Finger rühren. Solange die Sonne über dem Horizont steht, tröpfelt Strom in die Aufbaubatterie - und bei einer gut dimensionierten Anlage ist es oft mehr als ein Tröpfeln. Für die reine Standversorgung ist Solar der ruhigste und angenehmste aller Ladewege.
Zwischen dem Modul und der Batterie sitzt ein Laderegler, und hier lohnt sich ein genauer Blick. Es gibt zwei Bauarten: PWM und MPPT. Der einfachere PWM-Regler verbindet das Modul mehr oder weniger direkt mit der Batterie und zieht die Modulspannung schlicht auf Batterieniveau herunter. Alles, was das Modul an höherer Spannung liefern könnte, geht dabei verloren.
Der MPPT-Regler ist klüger. Das Kürzel steht für Maximum Power Point Tracking - der Regler sucht ständig den Arbeitspunkt, an dem das Modul die meiste Leistung abgibt, und wandelt die überschüssige Spannung verlustarm in zusätzlichen Ladestrom um. Der Wirkungsgrad guter Geräte liegt bei rund 98 Prozent. In der Praxis holen Sie mit MPPT je nach Bedingungen spürbar mehr aus derselben Modulfläche heraus - Herstellerangaben nennen bis zu 30 Prozent Mehrertrag, vor allem bei kühlem Wetter und diffusem Licht, wenn die Modulspannung hoch, das Licht aber schwach ist. Das sind die Bedingungen, unter denen Sie den Strom am nötigsten brauchen: im Frühjahr, im Herbst, an bedeckten Tagen.
MPPT-Regler kosten mehr als PWM-Regler gleicher Stromstärke. Bei kleinen Anlagen mag PWM noch vertretbar sein. Sobald aber ernsthaft Autarkie das Ziel ist, führt an MPPT aus meiner Sicht kaum ein Weg vorbei. Entscheidend sind die Bauart und die saubere Dimensionierung.
Ein realistischer Blick gehört dazu. Ein flach liegendes Modul mit 100 Watt bringt nach dem Solarrechner der EU-Kommission im Juni im Tagesmittel um die 400 Wattstunden, im Dezember im Mittel 30 bis 70, an trüben Tagen weniger. Solar ersetzt im tiefen Winter oder bei tagelangem Regen keinen anderen Ladeweg. Im Stand trägt es die Grundlast, solange die Sonne mitspielt.
Landstrom: der volle Speicher vom Stromkasten
Bleibt der dritte Weg, der am wenigsten glamourös und doch oft der gründlichste ist: der Landstrom. Auf dem Camping- oder Stellplatz stecken Sie über den blauen CEE-Anschluss 230 Volt ins Fahrzeug, ein eingebautes Ladegerät macht daraus die passende Ladespannung für Ihre Batterie.
Der große Vorteil: Ein ordentliches Ladegerät am Landstrom kann die Batterie in Ruhe zu 100 Prozent füllen und dann in die schonende Erhaltungsladung wechseln - etwas, das Fahrt und Sonne nicht immer schaffen. Wer im Winter im Fahrzeug wohnt, für den ist der geregelte Landstromlader Gold wert.
Wichtig ist, dass der Lader zur Batterie passt. Ein Blei-, Gel- oder AGM-Akku will eine andere Ladekurve als eine LiFePO4-Batterie. Viele Geräte haben dafür einen Umschalter oder eine App-Einstellung. Wer den falschen Typ einstellt, lädt entweder unvollständig oder mit zu hoher Spannung; bei Bleibatterien kann sich dann nach der Anleitung eines Aufbauherstellers sogar Knallgas bilden.
Ein Wort noch zur improvisierten Lösung. Der blaue CEE-Anschluss ist der richtige Weg. Das Verlängern über einen Schuko-Haushaltsstecker und dünne Adapter ist bestenfalls eine kurze Notlösung mit reduzierter Last: Absicherung, Querschnitt und Fehlerstromschutz der fremden Steckdose sind Ihnen unbekannt, und billige Adapter sind nicht für Dauerlast gebaut. Eine Kabeltrommel wickeln Sie in jedem Fall ganz ab; aufgerollt wird sie unter Last heiß.
Die Ladekennlinie: warum jeder Batterietyp anders will
Egal über welchen Weg der Strom kommt - jede Batterie will nach ihrem eigenen Fahrplan geladen werden. Dieser Fahrplan heißt Ladekennlinie, und hier trennen sich die Batteriewelten deutlich.
Blei-basierte Batterien - klassisches Blei, Gel und AGM - werden nach dem bewährten IUoU-Prinzip geladen: erst mit konstantem Strom, bis eine bestimmte Spannung erreicht ist; dann mit konstanter Spannung, während der Strom von selbst zurückgeht; zuletzt eine schonende Erhaltungsladung. Der Haken: Die richtige Ladeschlussspannung unterscheidet sich je nach Typ. AGM, Gel und nasses Blei vertragen jeweils etwas andere Werte. Die exakten Spannungen nennt der Batteriehersteller, und danach stellen Sie den Lader ein.
LiFePO4 tickt anders. Lithium nimmt den vollen Ladestrom bis fast ganz oben ohne Murren an, hat kaum den trägen Endgang der Bleibatterie und wird deutlich schneller voll. Ein Batteriemanagementsystem, das BMS, überwacht die Zellen und trennt bei Überspannung ab; je nach Batterie steckt es im Gehäuse oder sitzt als eigenes Gerät daneben. Das BMS ist aber nur die Notbremse, ein Ladegerät mit dem passenden Lithium-Profil braucht die Batterie trotzdem. Die Ladeschlussspannung liegt je nach Hersteller typischerweise im Bereich um 14,2 bis 14,6 Volt; den genauen Wert gibt das Datenblatt Ihrer Batterie vor.
Doch Lithium hat eine empfindliche Stelle, und die ist die Kälte.
Sicherheitshinweis: Laden Sie eine LiFePO4-Batterie nur innerhalb der Ladetemperatur aus ihrem Datenblatt - je nach Hersteller beginnt sie bei null bis plus fünf Grad Zelltemperatur. Wird kälter geladen, kann sich in den Zellen metallisches Lithium ablagern (Lithium-Plating) - ein dauerhafter, nicht heilbarer Schaden, der die Kapazität mindert und im Extremfall die Zelle zerstört. Prüfen Sie, ob Ihr BMS unterhalb dieser Grenze sperrt oder eine Heizung die Zellen erst auf Temperatur bringt; im Zweifel warten Sie mit dem Laden, bis die Batterie warm genug ist.
Das ist der entscheidende Unterschied zum Entladen: Strom entnehmen dürfen Sie einer LiFePO4 auch bei Minusgraden, bis zur Grenze aus dem Datenblatt und mit spürbar weniger Kapazität. Heikel ist nur das Laden. Wintercamper mit Lithium sollten deshalb wissen, wo ihre Batterie sitzt und wie warm es dort wird - eine Batterie im ungeheizten Doppelboden ist im Januar eben kalt. Viele Lithiumbatterien fürs Wohnmobil gibt es heute mit einer Zellheizung, die sich vor dem Laden selbst einschaltet.
Ein Blei-, Gel- oder AGM-Akku kennt keine solche Ladesperre, macht es Ihnen im Winter aber auch nicht leicht: In der Kälte nimmt er deutlich schlechter Strom auf, und eine tief entladene Bleibatterie kann bei Frost einfrieren und dauerhaft Schaden nehmen. Dazu ist er schwerer, hält weniger Zyklen und gibt weniger nutzbare Kapazität her.
Drei Wege, ein System - so passt es zusammen
Fahren, Sonne, Steckdose - keiner dieser Wege ist allein die Antwort. Der Ladebooster füllt nach, während Sie ohnehin unterwegs sind, und macht die Fahrt auf Euro-6-Fahrzeugen wieder zu einer verlässlichen Ladequelle. Solar mit MPPT trägt im Stand die Grundlast, an trüben Tagen nur einen Teil davon. Der Landstrom holt die Batterie bei Gelegenheit auf 100 Prozent und hält sie schonend voll. Wer lange autark stehen will, kombiniert Booster und Solar und nutzt den Landstrom, wann immer er sich anbietet - abgestimmt auf den eigenen Batterietyp und den eigenen Reisestil.
Und über allem steht der Batterietyp. Mit LiFePO4 führt am Ladebooster kaum ein Weg vorbei, der Kälteschutz wird zum Thema, und jede Ladequelle braucht das passende Lithium-Ladeprofil. Mit Blei, Gel oder AGM ist das System gutmütiger, aber schwerer und träger, und die Ladeschlussspannung muss trotzdem zum Typ passen. Wer diese Zusammenhänge kennt, weiß beim nächsten Display mit 40 Prozent am Morgen, an welcher Stelle im Ladeweg der Strom verloren geht.
Ganz gleich, für welchen Ausbau Sie sich entscheiden: Beachten Sie immer die Freigaben und Angaben in Ihrem Fahrzeug- und Aufbauhandbuch. Was die Serienlichtmaschine zusätzlich verkraftet und ob ein Nachrüsten freigegeben ist, steht dort; die Ladespannungen nennt das Datenblatt der Batterie. Ein sauber geplantes System, mit dem Sie Ihre Aufbaubatterie zuverlässig laden, ist am Ende das, was aus dem Versprechen der Freiheit einen ruhigen Morgen mit vollem Speicher macht.
❓ Häufige Fragen zum Aufbaubatterie laden
Warum lädt meine Lichtmaschine die Aufbaubatterie nicht mehr voll?
Viele Euro-6-Basisfahrzeuge haben eine geregelte Lichtmaschine (Smart Alternator), die zum Spritsparen nicht mehr konstant lädt. Die Spannung schwankt stark, und über ein einfaches Trennrelais wird die Aufbaubatterie während der Fahrt oft nicht mehr voll. Für die volle Ladung brauchen Sie dann in der Regel einen Ladebooster.
Was ist ein Ladebooster und wann brauche ich ihn?
Ein Ladebooster (DC-DC- oder B2B-Lader) sitzt zwischen Starter- und Aufbaubatterie und wandelt die schwankende Bordspannung in eine saubere, batteriegerechte Ladekurve um. Bei vielen Euro-6-Fahrzeugen ist er nötig, um während der Fahrt voll zu laden. Bei einer LiFePO4-Batterie kommt ein zweiter Grund dazu: Er begrenzt den Ladestrom und schützt so die Lichtmaschine vor Überlast.
MPPT oder PWM - welcher Solarladeregler ist besser?
Ein MPPT-Regler holt aus derselben Modulfläche spürbar mehr Ertrag, weil er die Modulspannung verlustarm in Ladestrom umwandelt; Hersteller nennen bis zu 30 Prozent, besonders bei kühlem Wetter und diffusem Licht. PWM ist einfacher und günstiger, verschenkt aber Leistung. Für ernsthafte Autarkie ist MPPT die bessere Wahl.
Darf ich eine LiFePO4-Batterie bei Minusgraden laden?
Nein, jedenfalls nicht, solange die Zellen kälter sind als die Ladetemperatur aus dem Datenblatt - je nach Hersteller beginnt sie bei null bis plus fünf Grad. Darunter droht dauerhafter Zellschaden durch Lithium-Ablagerung. Eine Zellheizung bringt die Zellen vor dem Laden auf Temperatur, ein gutes BMS sperrt den Ladestrom, solange es zu kalt ist. Entladen dürfen Sie auch bei Frost, allerdings mit spürbar weniger Kapazität.
Welchen Kabelquerschnitt und welche Sicherung braucht ein Ladebooster?
Querschnitt und Sicherung richten sich nach Ladestrom und Leitungslänge; die Werte nennt die Anleitung des Boosters, und für einen kräftigen Booster über mehrere Meter sind das schnell Querschnitte im zweistelligen Quadratmillimeterbereich. Sichern Sie beide Batterien nahe an der Klemme ab und ziehen Sie alle Verbindungen fest. Unterdimensionierte oder lose Kabel werden heiß und sind eine ernste Brandursache - im Zweifel gehört das in eine Fachwerkstatt.
Reicht Solar allein zum Laden der Aufbaubatterie?
Für die Grundversorgung im Stand ist Solar hervorragend, aber es hat Grenzen. Ein flach liegendes Modul bringt im Dezember nur einen Bruchteil des Juni-Ertrags, bei tagelangem Regen noch weniger. Für lange autarke Standzeiten kombinieren Sie Solar mit dem Ladebooster und laden am Landstrom nach, wann immer es sich anbietet.
Kann ich am Landstrom über einen normalen Haushaltsstecker laden?
Nur als kurze Notlösung mit reduzierter Last. Der richtige Weg ist der blaue CEE-Anschluss. Bei einer Haushaltssteckdose kennen Sie Absicherung, Leitungsquerschnitt und Fehlerstromschutz nicht, und einfache Adapter sind nicht für Dauerlast ausgelegt. Achten Sie außerdem darauf, dass Ihr Ladegerät zum Batterietyp passt. Eine Kabeltrommel gehört dabei ganz abgewickelt.
